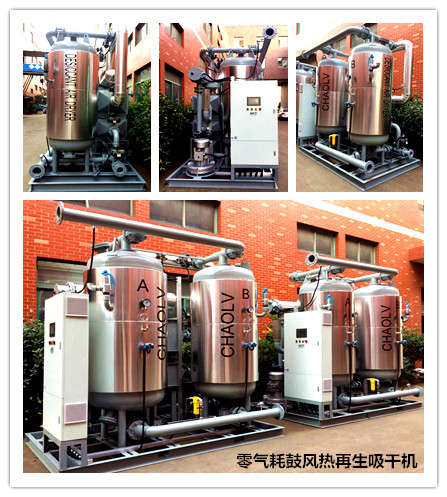

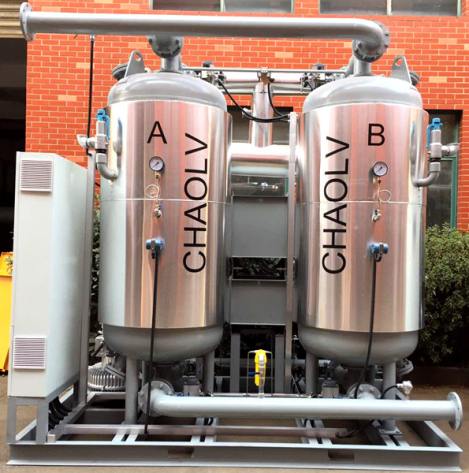

在吸干機中，“零氣耗”再生型機子絕對是王者！今天分享一下零氣耗鼓風熱再生吸附式干燥機案例。

注明：本系列經過保溫防護處理：適用于北方地域低溫條件的工業使用。

規格型號 ：CLGAD-*Z

再生氣耗：0

工作壓力： 0.4~1.0MPa（4~10barg）

最大進氣溫度： 43℃

鼓風機吸氣最大進口條件：40℃

電源：380V/3Ph/50Hz

工作周期：8小時

壓力露點：-20℃、-40℃、-70℃

冷卻方式： 風冷/水冷

超濾實業零氣耗股風熱再生吸附式干燥機：

采用高質量的環形鼓風機，運行穩定，使用壽命長。

采用高質量的氣動蝶閥，性能可靠，切換穩定，動作準確，保證設備穩定運行。

采用不銹鋼電加熱器，體積小，功率大，熱響應快，控溫精度高，加熱溫度高，使用壽命長。

采用特制高質量消音器，有效降低產品噪音。

采用高質量先電磁閥，動作準確，保證設備穩定運行。

采用空氣凈化專業吸附劑，具有超強吸附能力、高耐壓、耐磨、耐溫的特點，延長設備使用壽命，降低運行成本。

采用性能可靠的西門子PLC控制器，電腦編程，操作方便，運行穩定可靠，實現過程參數變化趨勢、報警信息顯示、輸入操作數據、設備開或停的菜單式操作。

適用行業：化工業、紡織業、鋼鐵廠、電廠、汽車業等等。

標準系統配置

本系統包括FC、FA、FT型除水、除油、除塵過濾器和CLGAD-（*）Z鼓風再生吸附式干燥機各一臺。

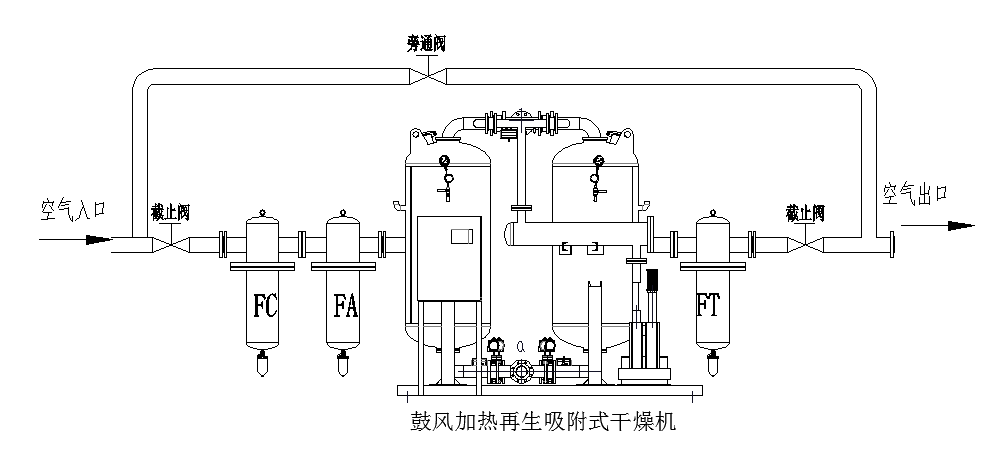

2.1 系統配置流程圖

（此圖僅供安裝參考用不作為供貨憑證、不代表實物；詳細供貨以合同簽定后的供貨清單和實物為準）

（旁通管路根據客戶自身需求進行安裝排管）

2.2   能達到的壓縮空氣品質

成品氣露點：-20℃--40℃

出口空氣含油量：≤0.01ppm

出口空氣含塵粒徑：≤1μm

2.工作原理

加熱再生流程：

特制的鼓風機先將大氣吸入，然后通過加熱器再到吸塔B。進入的空氣經由加熱器加熱，熱空氣從上往下進入潮濕的附劑床層，逐步將塔體內的水份通過消音器排出。

冷卻流程：

當加熱再生流程結束后，吸附劑是呈高溫狀態，此時必須對吸附床層進行冷卻。零氣耗閉式冷卻流程啟動時，加熱器停止工作；鼓風機持續運轉;PLC控制相關閥門使B塔、水冷卻器、鼓風機等形成一個閉式的循環回路，直至B塔降至與冷卻水相同的溫度。

切換準備流程：

冷卻流程結束后，充壓閥打開將吸附塔B逐步升壓，達到與A塔工作壓力相等后，充壓結束。此時雙塔的進氣閥門同時打開，雙塔同時進行吸附，此時設備進入待切換狀態。
